Name: Pont piétonnier en acier HD200 pour double voie largeur 7,35 m
Brand: Juhe
SKU: Le montant de l'aide est calculé en fonction de l'expérience acquise.
Price: 25.00 USD
Availability: InStock
Rating: 4.5 (180 reviews)

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

La norme: Pour l'ASTM

Grade: Acier

Le type: C'est très lourd.

Application du projet: Élevage de l'acier, pont de structure en acier

La tolérance: ± 1%

Service de traitement: Les produits de la sous-culture sont classés dans la catégorie des produits de la sous-culture.

Délai de livraison: 15 à 21 jours

Matériel: Q355 /groupe 350/ASTM A992

Structure principale: Acier soudé ou laminé à chaud

Garantie: Plus de 50 ans

Logiciel de Deisgn: Auto CAD, Tekla, PKPM, et vous avez des détails?

Longueur totale: 15m- 60m ou autres

Largeur: Une seule voie 4,2 m, une double voie 7,35 m

Charge: HS15-HS25 ou autres

Port: Je vous en prie.

Mettre en évidence:

pont piétonnier en acier hd200

hd200 pont en treillis en acier

7Un pont en treillis en acier de 35 m de large

Informations de base

Lieu d'origine: Shandong, Chine

Nom de marque: Juhe

Numéro de modèle: Le montant de l'aide est calculé en fonction de l'expérience acquise.

Conditions de paiement et expédition

Détails d'emballage: entrepôt de structure en acier/atelier sidérurgique/entrepôt de porte-bagages métalliques:<br/>1Les

Capacité d'approvisionnement: 20000 tonnes/tonnes par Mois

Galerie

Pont piétonnier en acier HD200 pour double voie largeur 7,35 m

Description de produit

Service de traitement de décoiling Structure en acier HD200 Pont pour double voie Largeur 7,35 m

Description des produits

Vente à chaud Facilité d'installation structure en acier les ponts robustes HD200 pont

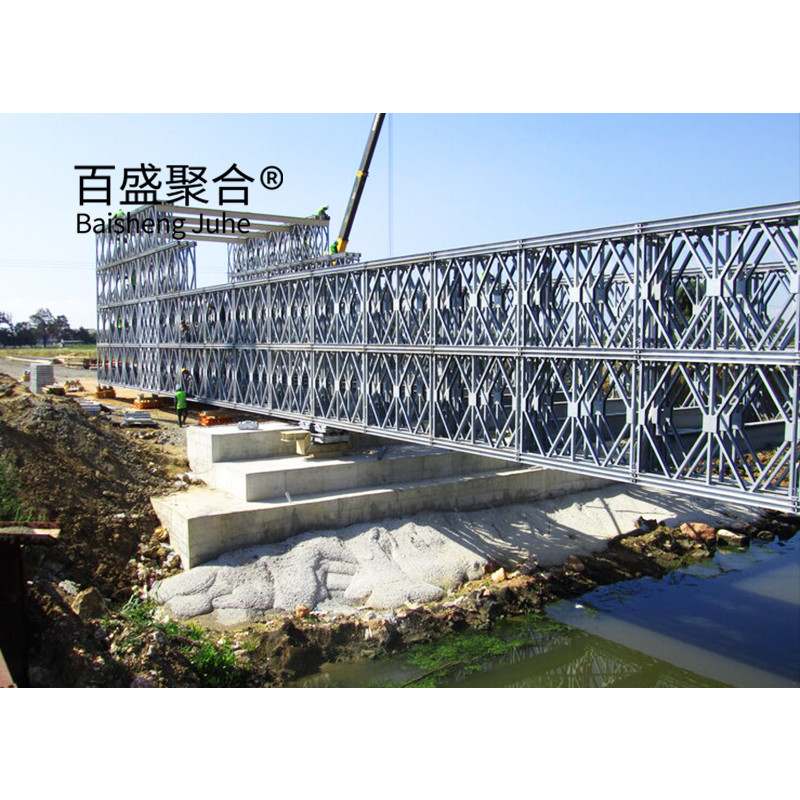

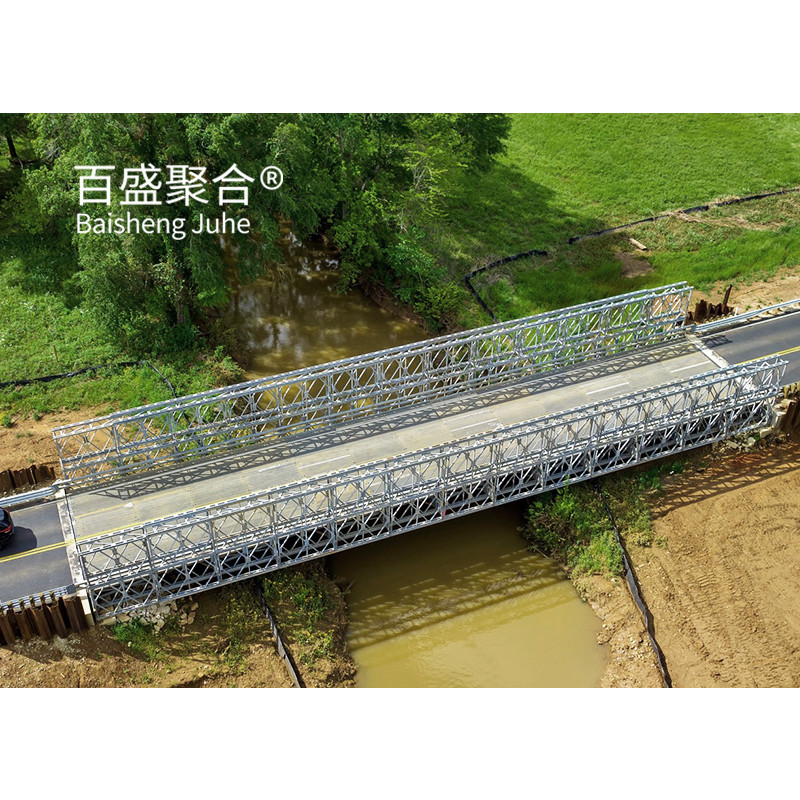

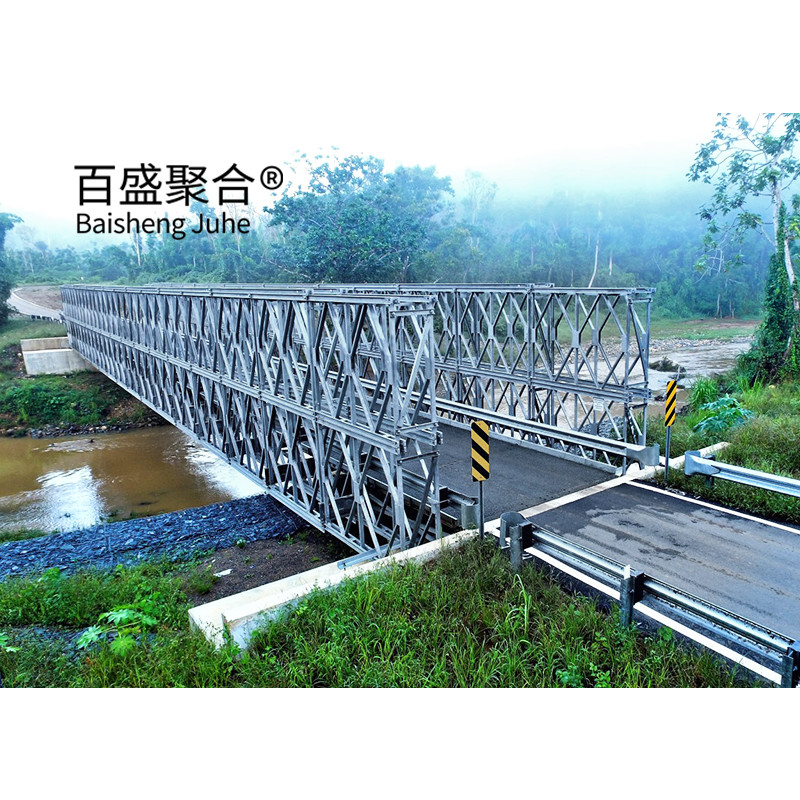

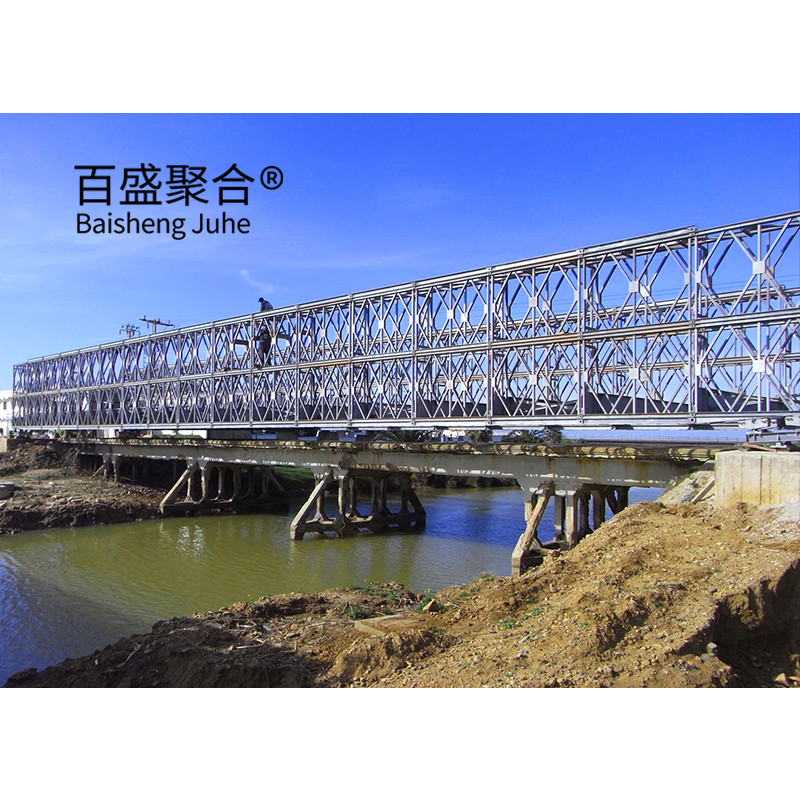

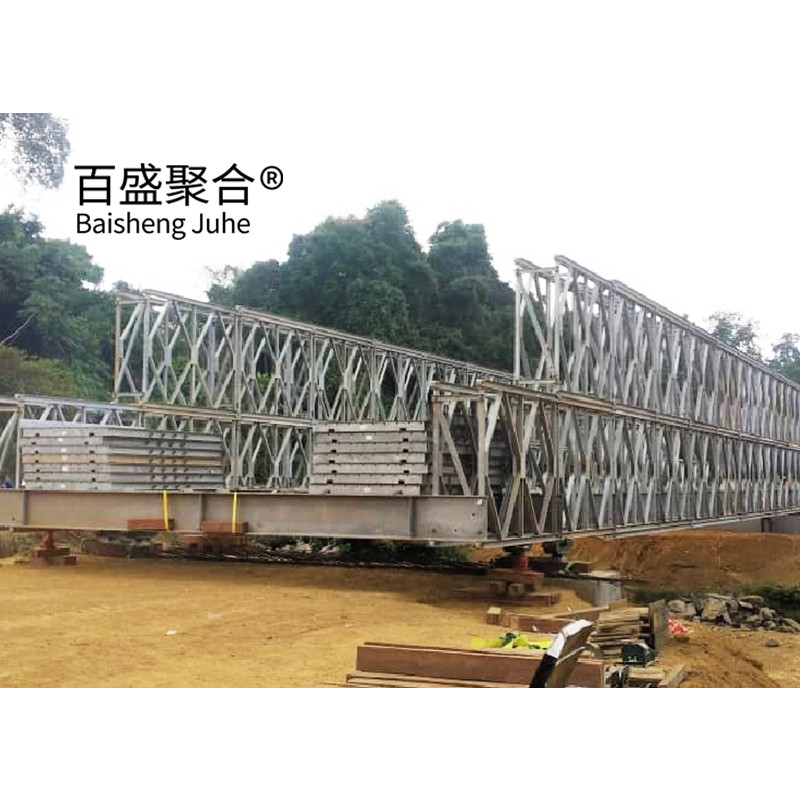

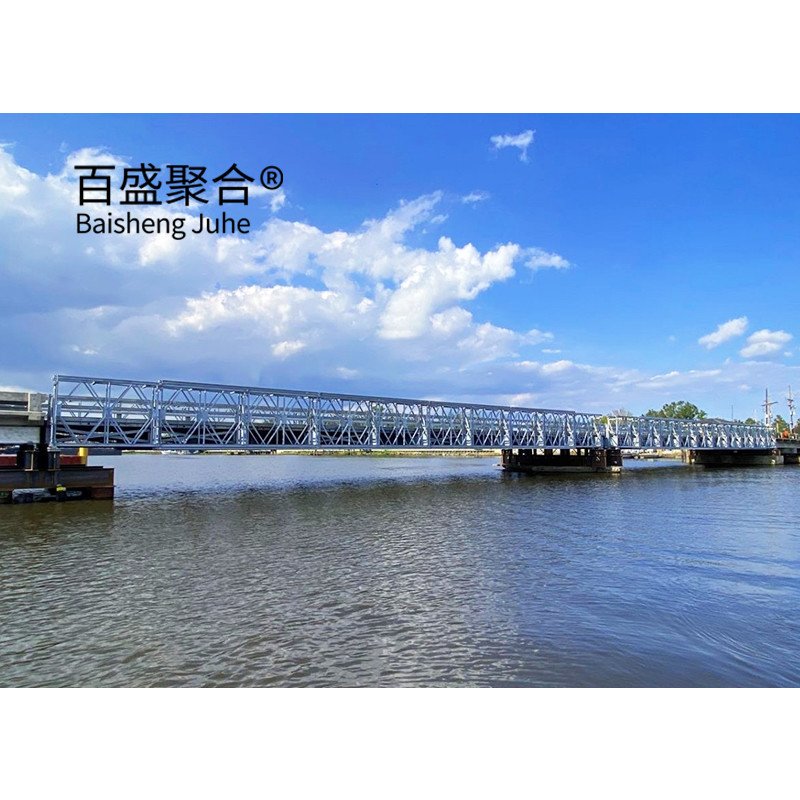

Le Steel Bailey Bridge est également appelé portable steel bridge, panel bridge, modular bridge, steel truss bridge ou temporary bridge with pedestrian.

Les ponts de Bailey, qui sont des ponts en acier portable, ont été largement utilisés dans divers domaines, et leur caractéristique la plus importante est d'obtenir une variété de portées, de capacité de charge, de composants légers et pratiques.,Il est facile à démonter et une forte adaptabilité peut être rapidement complétée avec des outils simples et de la main-d'œuvre.

Caractéristiques du pont Bailey

·Structure simple

Un pont de Bailey est principalement composé de trois parties, les panneaux formant deux murs de côté, le transom connectant les panneaux sur deux côtés, et le pont de Bailey, qui est un pont de trois côtés.
Le pont est construit en acier ou en bois, et le pont est généralement construit en acier ou en bois.

·Quelques composants

Except for the main parts like panel, transom and deck, only a few components are needed such as frames, end post, braces, chord. Except for the main parts like panel, transom and deck, only a few components are needed such as frames, end post, braces, chord
Il y a des éléments de base, comme le support, le support, la plaque, etc.

·Poids léger

Le poids de l'ensemble du pont est beaucoup plus léger que celui des autres types de ponts.

·Facile et rapide à construire

Avec des outils simples et des broches, vous pouvez facilement combiner un pont.

·Le transport pratique

Il est facile à assembler et à démonter, ajouté le léger, le camion ordinaire peut faire le travail de transport.

·Utilisation polyvalente

Un pont Bailey a plusieurs applications, pas seulement comme un pont.

Je ne veux pas.	force interne	forme de structure
				modèle non renforcé							modèle renforcé
				Les SS	Résultats de l'enquête	Le TS	QS	RSE	RSE	RTE	QSR
200	Temps de tresse standard (kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Cisaillement de truss standard (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	moment de trussée de haute flexion (kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	cisailleuse à trusses à haute flexion (kN)	348	696	1044	1392	348	696	1044	1392
203	Force de cisaillement de trusses à cisaillement super élevé (kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Table des caractéristiques géométriques des ponts à tresse
la structure	caractéristiques géométriques
la structure		caractéristiques géométriques	l'aire de chord en centimètres²)	Propriétés de section ((cm)³)	Le moment d'inertie en cm⁴)
ss	Les SS	25.48	5437	580174
ss		RSE	50.96	10875	1160348
Résultats de l'enquête	Résultats de l'enquête	50.96	10875	1160348
		Le DSR1	76.44	16312	1740522
		DSR2	101.92	21750	2320696
Le TS	Le TS	76.44	16312	1740522
		TSR2	127.4	27185	2900870
		TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
		QSR3	178.36	38059	4061218
		QSR4	203.84	43500	4641392

Détails techniques

Le panneau de Bailey Bridge est composé de panneaux, de broches, de boutons, Il y a aussi des boulons, des boulons pour le renforcement des cordes, des boulons pour les trusses et des boulons pour les cordes.
Une extrémité du membre de la corde supérieure et inférieure est féminine, et l'autre extrémité est masculine, les deux avec un trou de broche.insérer l'extrémité mâle d'une tresse dans l'extrémité femelle de l'autreFonction de truss: le chord member bolt hole is used for splicing dual deck or reinforced bridge, ou le boulon est utilisé pour l'épissage d'un pont double deck ou renforcé, ou pour l'épissage d'un pont double deck ou renforcé.En insérant le boulon du truss ou du boulon du membre du chord dans le trou du boulon du membre du chord, afin de connecter le truss double deck ou le truss et le membre de chord renforcé; le trou de brace est utilisé pour installer le brace, tandis que le truss est utilisé comme girder, utilisez les deux trous du milieu;Pendant que utilisé comme pieds de pontLe trou de ventilation est utilisé pour connecter le bracelet sway; le trou de ventilation sur l'extrémité montant est utilisé pour installer le bracelet.le raker et le yoke plateIl y a quatre plaquettes de transom, avec un boulon dessus pour limiter la position du transom.

Compétences de bailey bridge

Pourquoi nous choisir pour offrir des structures en acier:

1.Nous avons un groupe d'ingénieurs professionnels, dont la plupart ont plus de 10 ans d'expérience dans le domaine de l'architecture.installation et ainsi de suiteLe personnel de l'entrepôt possède d'excellentes compétences, dont certains ont aidé des clients à installer des entrepôts dans le monde entier.

2Nous offrirons un service à guichet unique. un dessin de construction, une feuille de calcul vous sera offerte pour vous aider à obtenir un permis de construction.On pourrait faire des dessins 3D pour montrer la vueDe plus, des dessins d'installation seront offerts et la colonne de structure en acier, les poutres seront marquées en numéro pour vous aider à installer.

3Nous vous enverrons des boulons supplémentaires, des poutres, des panneaux en cas de dommages lors de l'installation.

4L'efficacité est notre objectif, toutes les demandes, tous les courriels recevront une réponse immédiate, toutes les questions seront traitées avec attention.

5Nous possédons également plus de 40 ensembles d'équipements de traitement de grande précision et avancés au niveau national, y compris de grandes machines de plantage de portique, machines automatiques de soudage par arc submergé,machines à assembler, coupeurs, machines à exploser et bientôt.

6Nous fournirons une liste détaillée des emballages pour chaque conteneur lors du chargement afin qu'il soit plus facile à décharger.

7. "La personnalité morale décide de la qualité du produit". est notre garantie pour les produits. "Les clients viennent en premier". est notre poursuite éternelle. Croyez votre choix, nous vous donnerons une réponse satisfaisante.

Structure en acier

Shandong Juhe Steel Co. LTD

_{Fondée en 2013, après plus de 10 ans de développement régulier, elle est devenue une entreprise privée internationale de haute technologie, diversifiée et orientée vers l'exportation intégrant la recherche et le développement,conception, la production, l'installation et la construction et le service. entreprises de fabrication en Chine, a également l'ingénierie de l'isolation anti-corrosion étanche à l'eau, l'ingénierie des murs de rideau de construction,ingénierie du bâtiment qualification de contractant général, être inclus dans la base de production de modernisation de l'industrie de la construction dans la province du Shandong.La compétitivité de base de l'entreprise découle de la poursuite incessante des percées technologiquesAujourd'hui, il y a plus de 100 hauts techniciens de différents genres, et de nombreuses universités et institutions de recherche scientifique pour établir des relations de coopération.Avec l'aide de ressources intellectuelles internes et externes, en nous appuyant sur la structure en acier, nous continuons à innover dans divers aspects et à réaliser de nouvelles percées.}

Album du client

Questions fréquentes

Vente à chaud Facilité d'installation structure en acier les ponts robustes HD200 pont

Q1: Combien de temps faut-il pour obtenir mon immeuble?R: Les délais varient, mais généralement 2 semaines pour les dessins et 6-8 semaines pour la livraison (selon la complexité)Q2: Quelles sont les caractéristiques du pont Steel Bailey?A: 1- Durable and with long lifespan. 2-Short construction period than concrete and wooden building. 3-Low cost and reusable. 4-High strength and light weight, has good seismic performance. 4-L'utilisation de matériaux résistants à l'usure et à l'usure est plus efficace que la construction de bâtiments en béton et en bois.5-Utilisé largement pour les bâtiments polyvalentsIl est également portable et préfabriqué.Q3: Pourquoi choisir JU HE?A: Chez JU HE, le client est la première priorité.Nous avons plus de 10 ans d'expérience dans la construction métalliqueNous sommes également une fabrication très réputée et pouvons répondre à vos questions concernant tout projet de construction.Q4: Comment puis-je obtenir le devis du projet?R: Si vous avez le dessin, nous pouvons vous offrir notre devis en conséquence. Si vous n'avez pas de conception, notre ingénieur concevra pour vous confirmer. Et puis vous offrir un devis.Q5: Offrez-vous un service de conception pour nous?R: Oui, nous pouvons fournir des dessins de solution complète selon vos exigences.Nous pouvons concevoir un bâtiment industriel complexe comme un immeuble de bureauxIl y a aussi des supermarchés, des magasins de concessionnaires automobiles, des centres d'expédition, des hôtels etc.Q6: fournissez-vous des échantillons?R: Oui, nous pourrions offrir l'échantillon gratuitement mais ne pas payer pour le coût du transport.Q7: Quelles sont vos conditions de paiement?R: L/C, T/T et Western Union.Q8: Que pensez-vous de votre contrôle qualité?A: Nous avons notre propre équipe professionnelle de contrôle de qualité avec une riche expérience et des équipements d'inspection avancés.Q9: Pouvez-vous fournir de l'aide pour l'installation?R: Nous vous fournirons des photos et des vidéos d'instructions détaillées.et quelques ouvriers qualifiés pour l'installationCependant, les frais de visa, les billets d'avion, l'hébergement, les salaires seront fournis par les acheteurs.
